OBDSTAR ECU MASTER — Конфигурация A (Passenger Car): программатор ЭБУ легковых автомобилей

Конфигурация A (Passenger Car) для OBDSTAR ECU MASTER предназначена для работы с электронными блоками управления легковых автомобилей. Поддерживаются тысячи модификаций ЭБУ (ECM, TCM, BCM, BMS, VCU) всех популярных мировых марок. Обеспечивает полный спектр операций: чтение, запись, клонирование, Checksum, IMMO OFF/ON, сброс в заводское состояние (Virgin Reset), корректировку пробега, чтение/запись VIN, работу с IMMO-данными, дешифровку и конвертацию данных.

Функционал

• Чтение и запись INT FLASH, INT EEPROM, EXT FLASH, EXT EEPROM

• Чтение и запись MAPS (калибровочных карт)

• Пересчёт контрольной суммы (Checksum)

• Клонирование ЭБУ (ECU Cloning)

• Отключение/включение иммобилайзера (IMMO OFF/ON)

• Дешифровка и конвертация IMMO-данных

• Чтение и запись VIN-кода

• Сброс в заводское состояние (Virgin Reset)

• Корректировка пробега (Mileage Calibration)

• Калибровка датчика температуры охлаждающей жидкости

• Калибровка времени работы ЭБУ (ECU RunTime Calibration)

• Чтение/запись ISN-кода (BMW, MINI, ALPINA)

• Блокировка/разблокировка ЭБУ (Lock/Unlock ECU)

• Чтение PinCode

Поддерживаемые марки: ABARTH, AEOLUS, ALFA ROMEO, ALPINA, ARTEC, ASHOK LEYLAND, ASTON MARTIN, AUDI, BAIC, BENTLEY, BMW, BOBCAT, BORGWARD, BRILLIANCE, BUGATTI, BUICK, BYD, CADILLAC, CASE, CHALLENGER, CHANGAN, CHANGFENG, CHANGHE, CHERY, CHEVROLET, CHRYSLER, CITROEN, DACIA, DAEWOO, DAIHATSU, DALLARA, DATSUN, DAYUN, DEUTZ, DFSK, DODGE, DONGFENG, DR, DS, FAW, FENDT, FERRARI, FIAT, FODAY, FORCE, FORD, FORTHING, FOTON, GAC, GEELY, GENESIS, GM, GMC, GREATWALL, HAFEI, HAVAL, HAWTAI, HOLDEN, HONDA, HUANGHAI, HUMMER, HYUNDAI, INEOS, INFINITI, ISUZU, IVECO, JAC, JAGUAR, JCB, JEEP, JINBEI, JMC, JOHN DEERE, JOYLONG, KAMA, KIA, KINGLONG, KOMATSU, LADA, LAMBORGHINI, LANCIA, LAND ROVER, LEOPAARD, LEXUS, LIFAN, LINCOLN, LONGMA, LOVOL, LUXGEN, LYNK&CO, MAHINDRA, MAN, MANITOU, MASERATI, MASSEY FERGUSON, MAXUS, MAZDA, MB BENZ, MCLAREN, MG, MINI, MITSUBISHI, NISSAN, OPEL, OTING, PEUGEOT, PGO, PONTIAC, PORSCHE, QOROS, RENAULT, ROLLS ROYCE, RUIQI, SAAB, SAIC, SATURN, SEAT, SGMW, SHELBY, SKODA, SMART, SOUEAST, SSANGYONG, SUBARU, SUZUKI, SWM, TAGAZ, TATA, TECNOMA, TOYOTA, TRAUM, UAZ, VALTRA, VAUXHALL, VAZ, VENUCIA, VOLKSWAGEN, VOLVO, VOYAH, WEIWANG, XIALI, ZOTYE, ZXAUTO и др.

Примечание: В таблицах покрытия для каждого типа ЭБУ указаны доступные операции (галочки в соответствующих столбцах). Для полного перечня поддерживаемых модификаций и точных параметров обращайтесь к актуальным файлам покрытия или программному обеспечению ECU MASTER. Конфигурация A включает все перечисленные модули (ECM, TCM, BMS/VCU, BODY) для легковых автомобилей. Скачать таблицы покрытия: ECU+MASTER+COVERAGE+(A-PASSENGER+CAR)

Характеристики

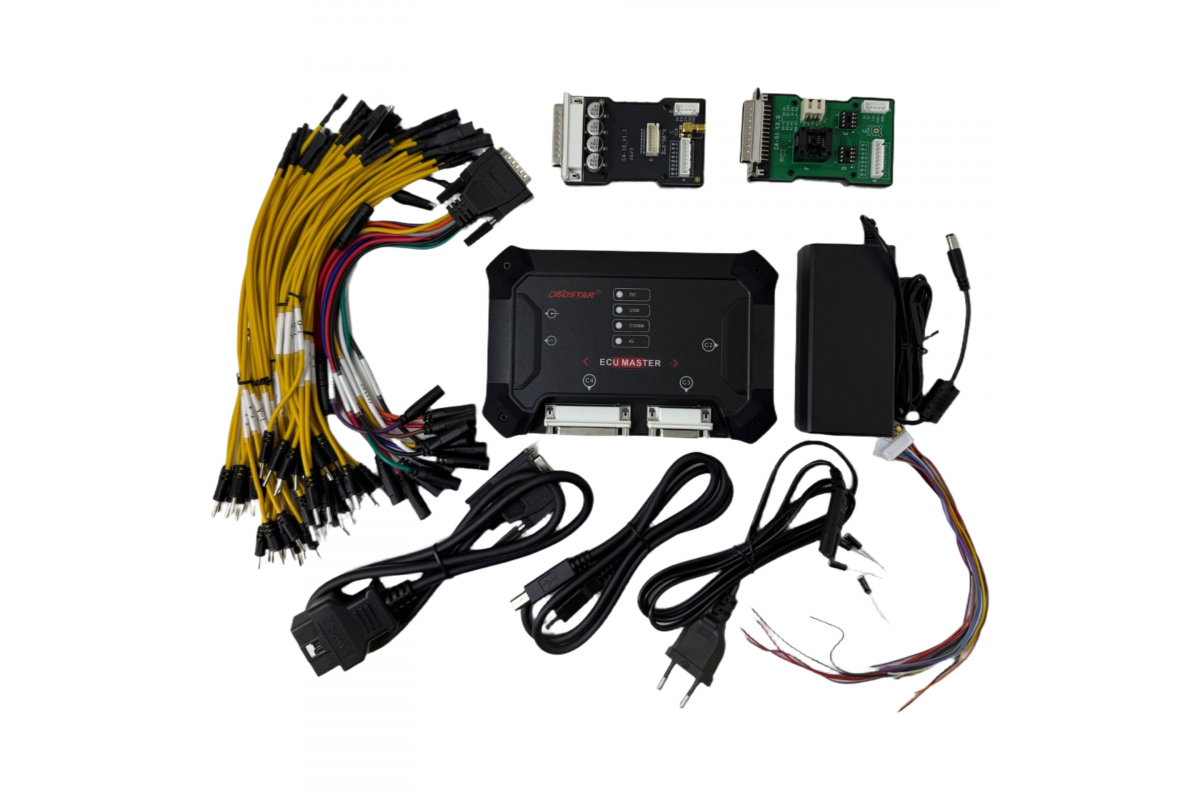

Комплектация

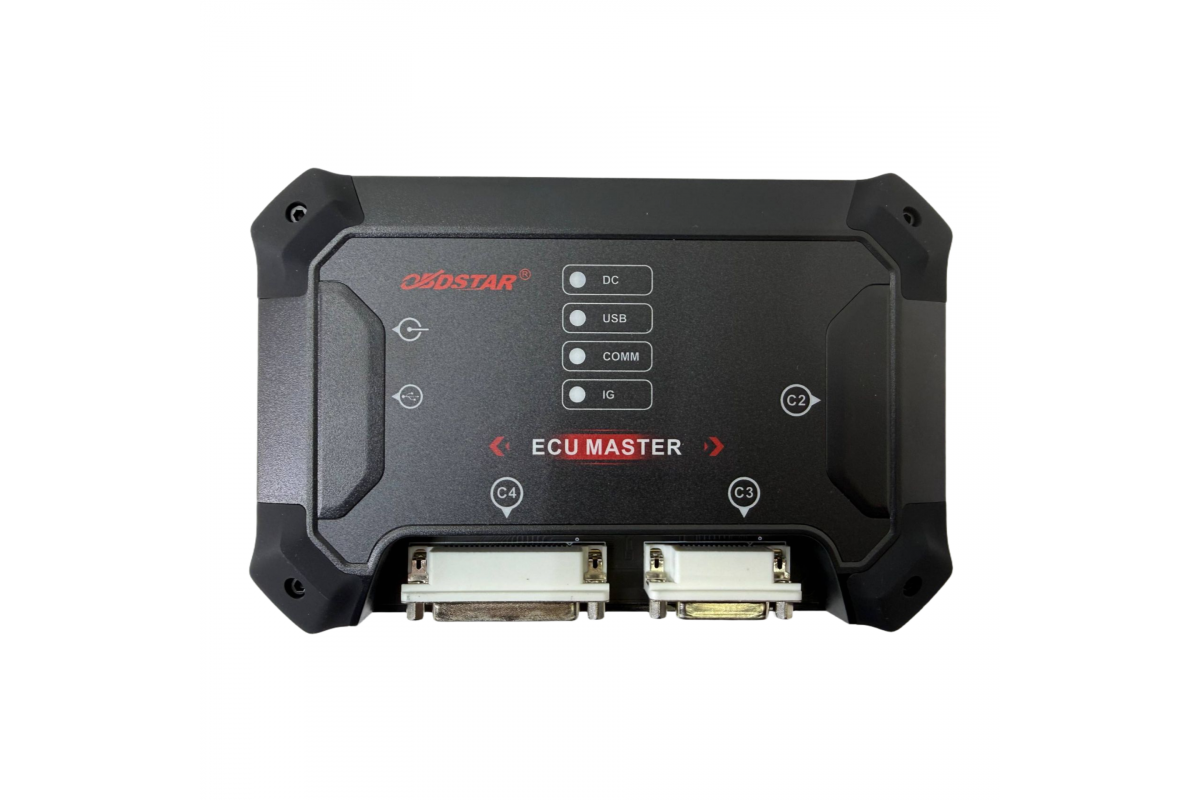

• ECU MASTER

  Основной аппаратный модуль комплекса. Выполнен в прочном корпусе с защитными резиновыми накладками. Предназначен для подключения к ПК и работы с электронными блоками управления (ECU/TCU) в режимах OBD, Bench и Boot при использовании штатных кабелей и программного обеспечения OBDSTAR.

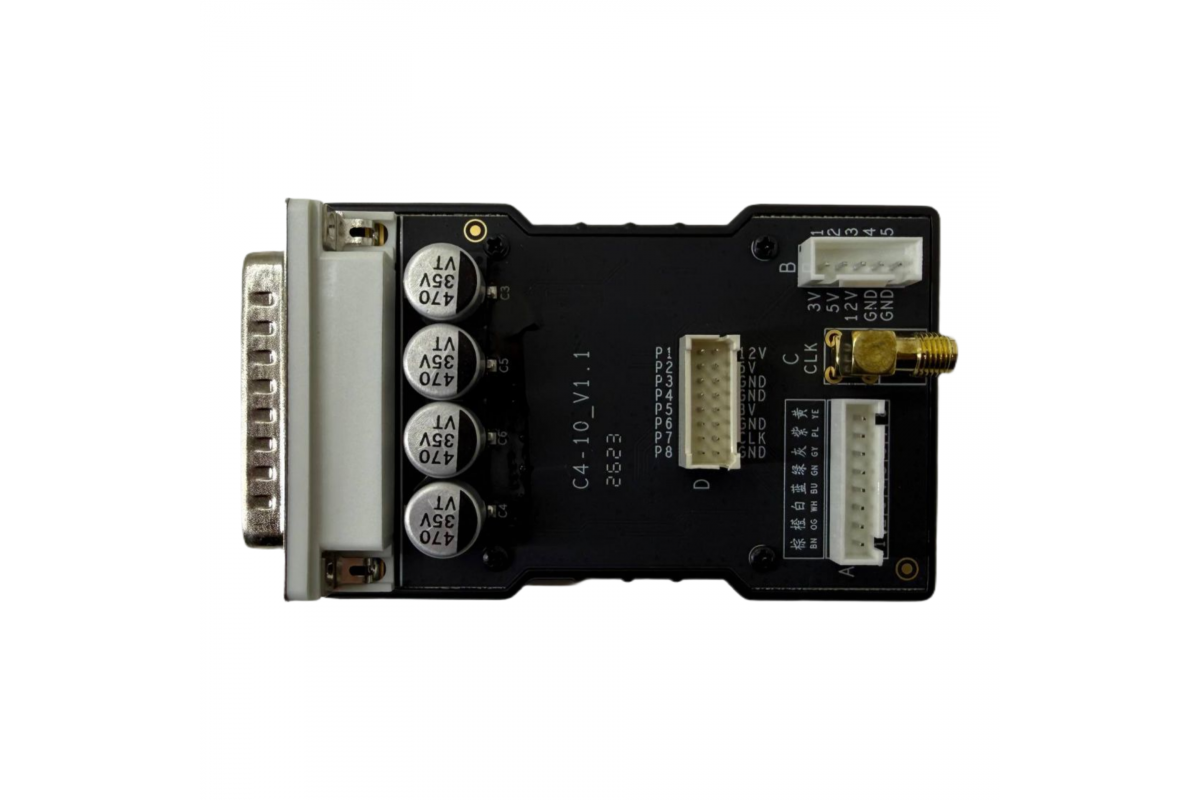

• Адаптер BENCH-C V1 (C4-10)

  Компактный интерфейсный адаптер, устанавливаемый между ECU MASTER и Bench-жгутами. Оснащён высокоплотным разъёмом, разъёмами подключения внутренних кабелей и SMA-разъёмом.

  Используется при работе в Bench-режиме с поддерживаемыми электронными блоками управления.

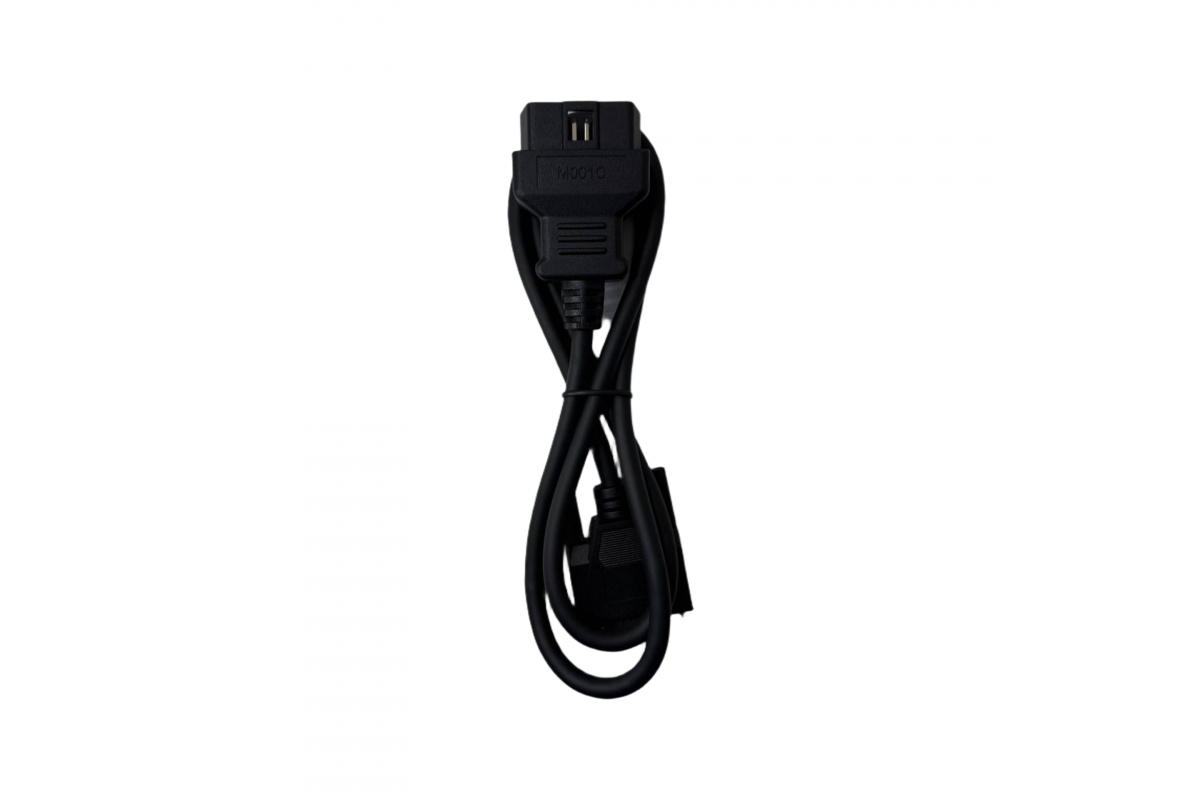

• Кабель M001C

  Интерфейсный кабель с фирменным разъёмом OBDSTAR и разъёмом DB9.

  Предназначен для подключения адаптера BENCH-C V1 к основному блоку ECU MASTER.

  Используется как переходной кабель между устройством и Bench-адаптером.

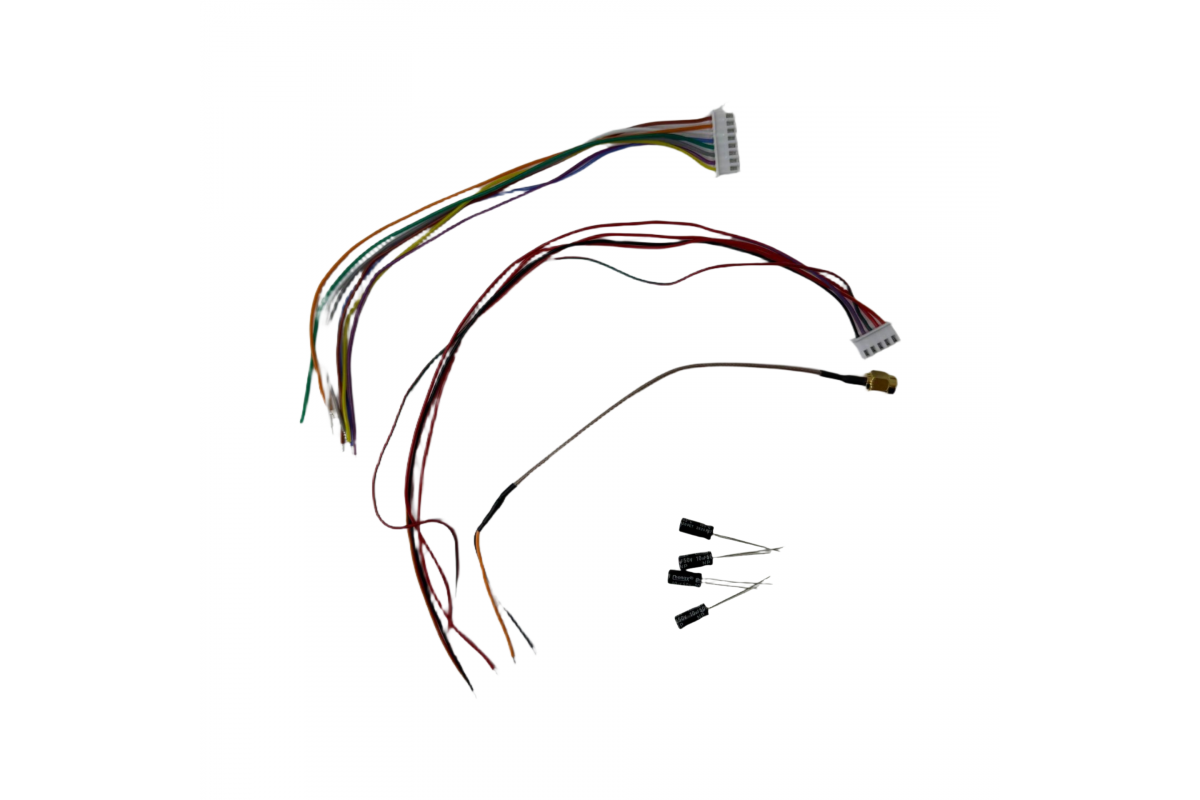

• Жгут BENCH-C V1

  Многоцветный интерфейсный жгут с двумя внутренними разъёмами и SMA-коннектором.

  Подключается к адаптеру BENCH-C V1 и используется для подключения:

  питания ECU;
  линий CAN;
  линий K-Line;
  Boot;
  Reset;
  других сигнальных линий в зависимости от схемы подключения конкретного ЭБУ.

  Конкретное назначение каждого провода определяется программным обеспечением OBDSTAR и схемой выбранного блока управления.

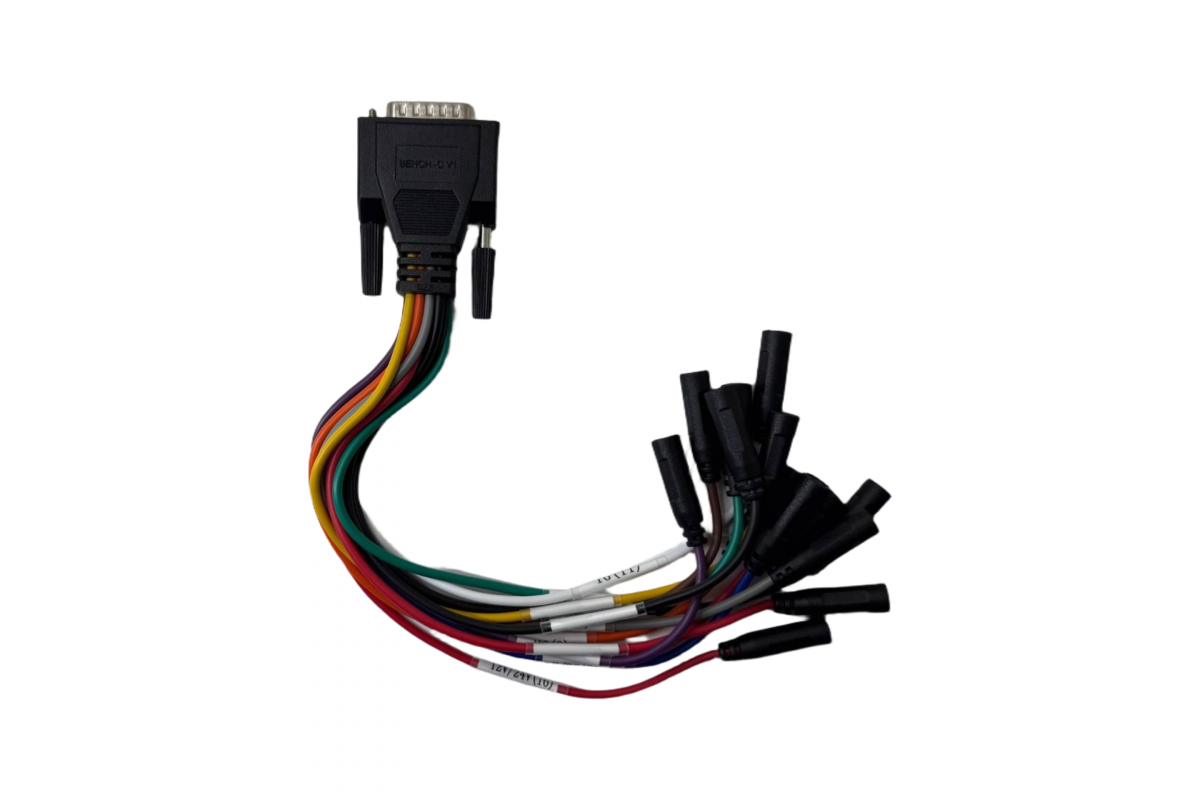

• Кабели W004 / W005 / W006

  Комплект внутренних соединительных жгутов с цветовой маркировкой проводов.

  Используется совместно с ECU MASTER для подключения различных электронных блоков управления в режимах Bench и Boot.

  Каждый жгут имеет собственную распиновку и применяется в зависимости от выбранной модели ECU согласно программному обеспечению OBDSTAR.

  Назначение отдельных проводов определяется автоматически по инструкции конкретной операции и может отличаться для разных типов ЭБУ.

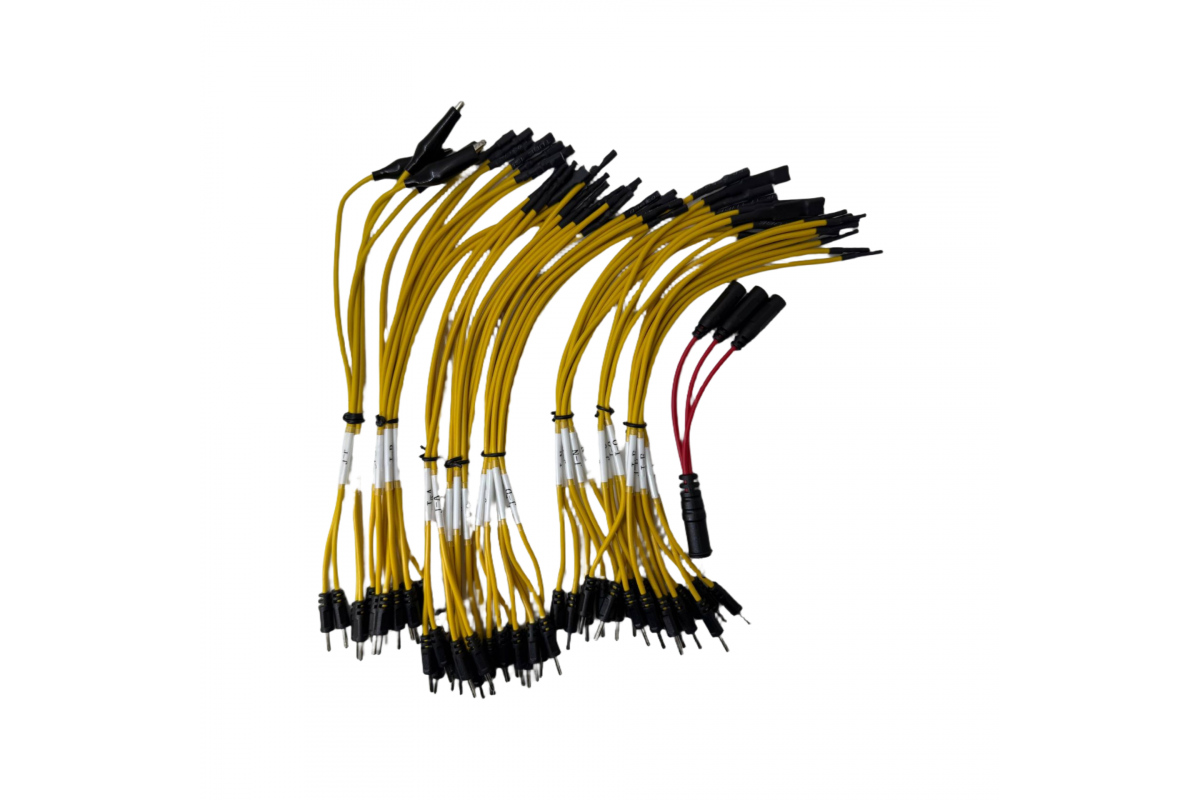

• Универсальный набор перемычек (Jumper Cable)

  Комплект универсальных кабелей-перемычек с различными наконечниками.

  Используется для подключения ECU к Bench-проводке без пайки либо совместно с переходниками.

  В комплект входят различные типы окончаний:

  игольчатые щупы;
  мини-зажимы;
  гнёзда;
  переходники питания.

  Позволяют быстро собирать индивидуальную схему подключения под конкретный ЭБУ.

• Кабель питания 14 V / 4.28 A

  Импульсный сетевой адаптер питания.

  Обеспечивает питание ECU MASTER стабильным напряжением постоянного тока.

  Характеристики по маркировке:

  вход: 100–240 В AC;
  выход: 14 В DC;
  ток: 4.28 А.

• Сетевой кабель питания

  Стандартный двухконтактный сетевой кабель.

  Используется для подключения блока питания к электрической сети.

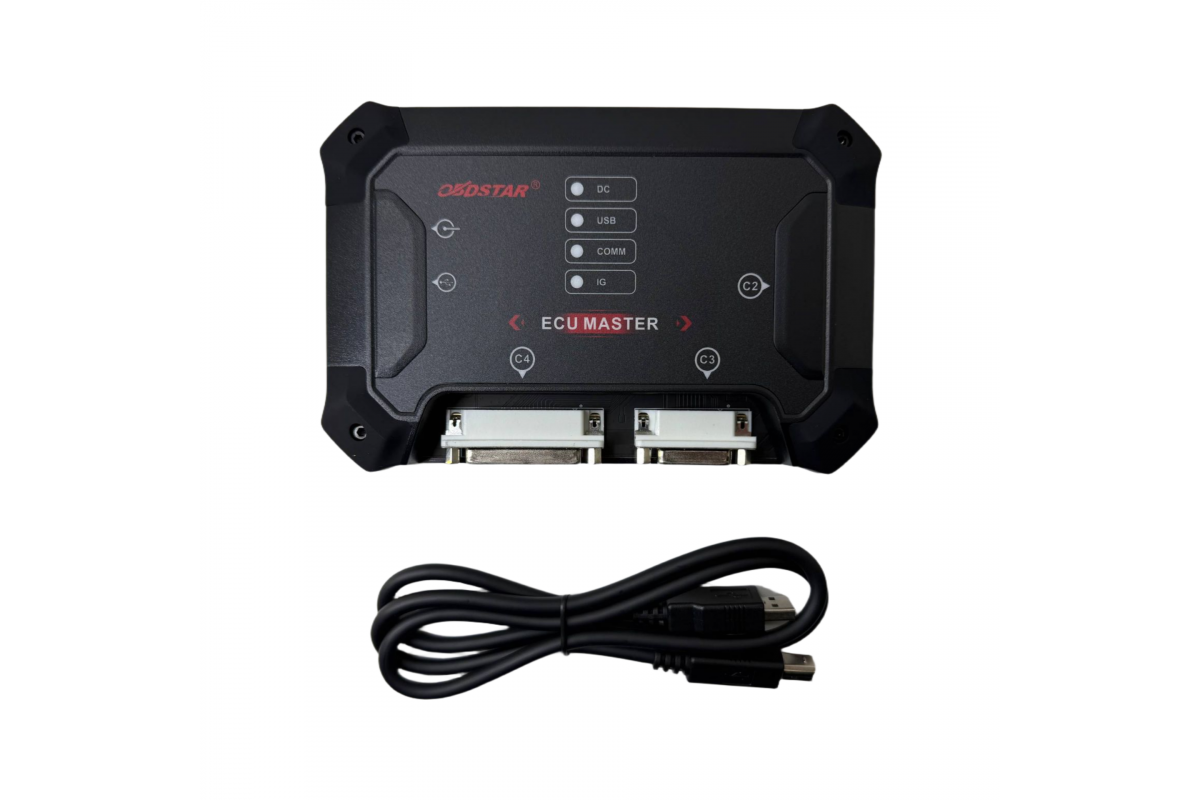

• USB-кабель

  Стандартный кабель USB Type-A ↔ USB Type-B.

  Предназначен для:

  подключения ECU MASTER к компьютеру;
  обмена данными;
  работы с программным обеспечением OBDSTAR.

• Комплект электролитических конденсаторов

  В комплект входят четыре электролитических конденсатора.

  Используются в случаях, когда этого требует схема подключения конкретного электронного блока управления.

  Применяются согласно инструкции OBDSTAR.

• Пакет документов

  Краткое руководство по первому подключению устройства.

  Заводской сертификат проверки изделия.

• Фирменная коробка OBDSTAR ECU MASTER с пластиковой ручкой

Важно / Ограничения

• Конфигурация A включает ECM, TCM, BMS/VCU и BODY-модули для легковых автомобилей.

• Для работы с некоторыми типами ЭБУ (JTAG/BDM, отдельные BMS/VCU) могут потребоваться дополнительные адаптеры.

• Функционал зависит от версии программного обеспечения и установленных модулей.
